DZ162塑料外壳式断路器(M611电动机保护开关)
1、海拔高度不超过2000米。
2、周围空气温度:不高于+50C,不低于-25C;0.1-16A装有封闭式安装盒的不高于+40C,不低于-25C。
3、安装地点最湿月的月平均最大相对湿度不超过90%,同时该月平均最低温度不超过+25C。
4、安装方位任意。
5、允许冲击强度(正弦脉冲);普通型产品2.5g(20ms)。 高冲击型产品10g(20ms)。
6、允许振动强度:
普通型产品 25Hz振幅 1mm 2.5g。
高振动型产品 25Hz振幅 1mm 10g。
1、主回路极数:3极。
2、两对辅助触头,常开常闭任意选用,常规出厂时为1对常开,1对常闭。
3、额定绝缘电压Ui:660V。
额定工作电压Ue:AC220V,AC380V,AC660。
4、额定工作电流Ie:0.16~63A分为16档。
5、额定短路接通和分断能力Icu:0.1A-16A 220/380V COS>=0.95 Icn=1.5KA o-t-co
断路器规格 (A) |
电流调节范围 (A) |
功率(KW) | ||
220V | 380V | 660V | ||
0.16 | 0.10-0.16 | - | - | - |
0.25 | 0.16-0.25 | - | 0.06 | - |
0.40 | 0.25-0.40 | 0.06 | 0.09 | - |
0.63 | 0.40-0.63 | 0.09 | 0.12 | - |
1.0 | 0.63-1.0 | 0.12 | 0.25 | - |
1.6 | 1.0-1.6 | 0.25 | 0.55 | - |
2.5 | 1.6-2.5 | 0.37 | 0.8 | - |
4.0 | 2.5-4.0 | 0.75 | 1.5 | - |
6.3 | 4.0-6.3 | 1.5 | 2.5 | 3 |
10 | 6.3-10 | 2.5 | 4 | 4 |
16 | 9.5-16 | 4 | 7.5 | 5.5 |
20 | 13-20 | 5 | 9 | 7.5 |
25 | 19-25 | 5.5 | 11 | 7.5 |
32 | 20-32 | 7.5 | 15 | 11 |
40 | 30-40 | 9 | 18.5 | 15 |
63 | 40-63 | 15 | 30 | 22 |
1、用于重载起动或起动时间较长的场合,如泥浆泵,风机等。可选用额定工作电流较大一挡断路器。
2、小批生产。
直流电压(V) | 60 | 110 | 220 |
对DC-1额定工作电流(A) | 6.6 | 6.6 | 6.6 |
对DC-3额定工作电流(A) | 1.87 | 1.87 | 1.87 |
对DC-5额定工作电流(A) | 1.87 | 0.80 | 0.38 |
动作时间:
额定电流倍数 | 1.0In冷态 | 1.2In热态 | 7.2In冷态 | 12.0In |
动作时间 | >2小时不动作 | <2小时 | 2-10秒 | 瞬动(<0.2秒) |
刻度牌双温刻度线,白色线条为+20℃时,红色线条为+40℃时,温度修正系数;
温度环境(℃) | -25 | -20 | -10 | 0 | +10 | +30 | +40 | +50 |
温度修正系数 | 0.81 | 0.82 | 0.85 | 0.89 | 0.94 | 1.05 | 1.12 | 1.19 |
电动机额定工作电流乘以温度修正系数得到该环境温度下脱扣器的电流整定值(按白线刻度)。脱扣器惯性度TII,也适合重载起动。

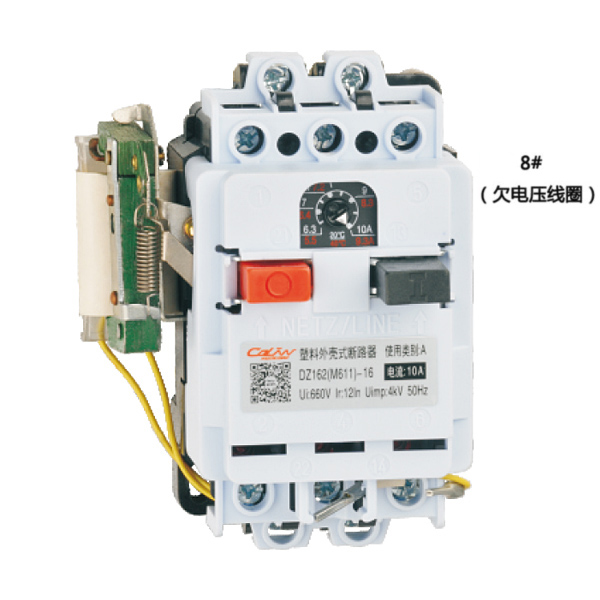

12.欠电压脱扣器
起动值 | 释放值 | 功率消耗 | |
吸合 | 保持 | ||
>85%Ue | 35-75%Ue | 3.5VA | 2.5VA |

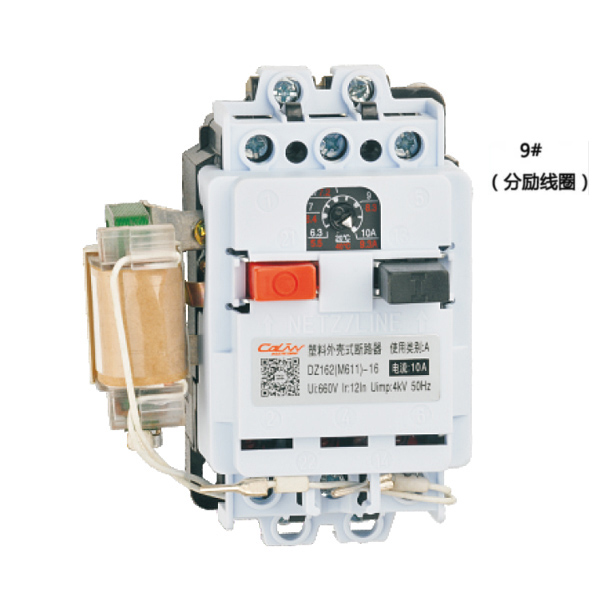

13.分励脱扣器
起动值 | 释放值 | 功率消耗 | |
吸合 | 保持 | ||
>70%Ue | 100% | 3.5VA | 2.5VA |
14.后备短路保护熔断器的选用
当安装地点的预期短路电流大于下表的Icu值时:
壳架等级额定电流Icu(A) | 16 | 40 | ||
额定工作电压Ue(V) | 220 | 660 | 220 | 600 |
380 | 380 | |||
额定短路分断电流Icu(KA) | 1.5 | 0.75 | 3 | 1 |
额定电流(A) |
整定电流调节范围(A) | 代号 |
0.16 | 0.1-0.16 | 05 |
0.25 | 0.16-0.25 | 09 |
0.40 | 0.25-0.40 | 13 |
0.63 | 0.40-0.63 | 17 |
1.0 | 0.63-1.0 | 21 |
1.6 | 1.0-1.6 | 25 |
2.3 | 1.6-2.5 | 29 |
4.0 | 2.5-4.0 | 33 |
6.3 | 4.0-6.3 | 37 |
10 | 6.3-10 | 42 |
16 | 9.5-16 | 46 |
20 | 13-20 | 50 |
25 | 19-25 | 54 |
32 | 24-32 | 58 |
40 | 30-40 | 62 |
63 | 40-63 | 66 |
辅助触头 | 1常开+常闭 | 2常开 | 2常闭 | 无 |
代号 | 4 | 5 | 6 | 0 |
备注 | 常规出厂时安装 | 按用户订货要求安装 |
断路器结构 | 代号 |

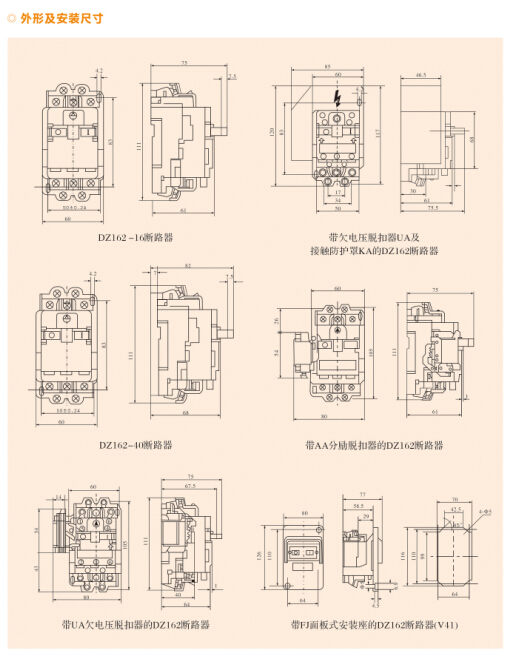

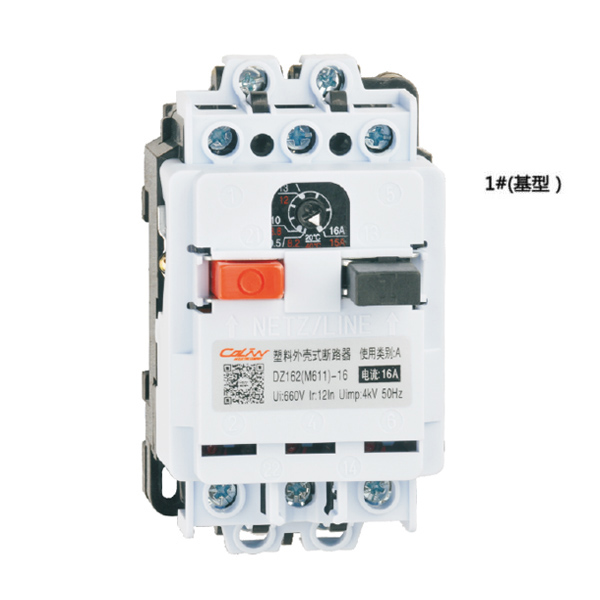

基型断路器 | V0 |
耐高冲击振动型基型断路器 | V2 |
基型断路器卡轨式安装板 | V3 |

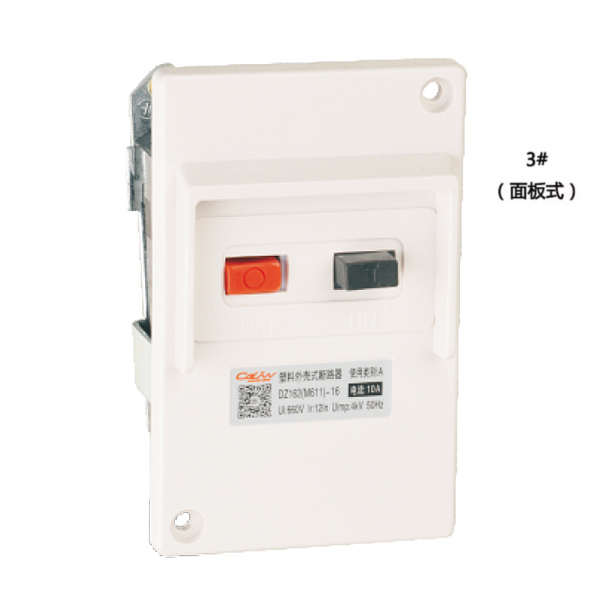

基型断路器面板式安装座 | V41 |

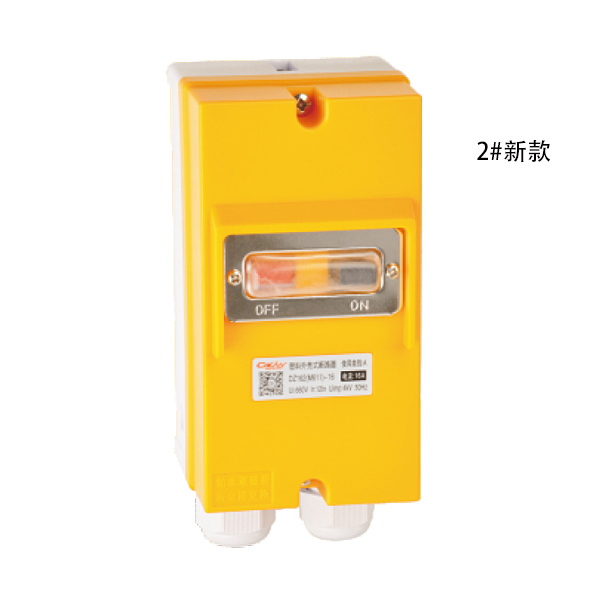

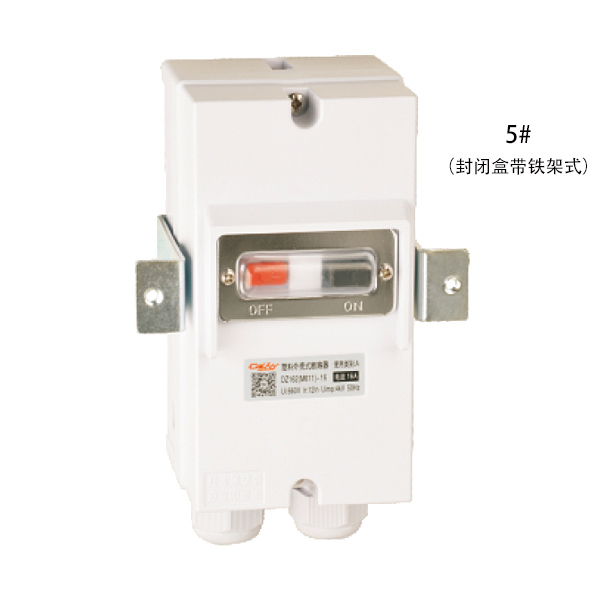

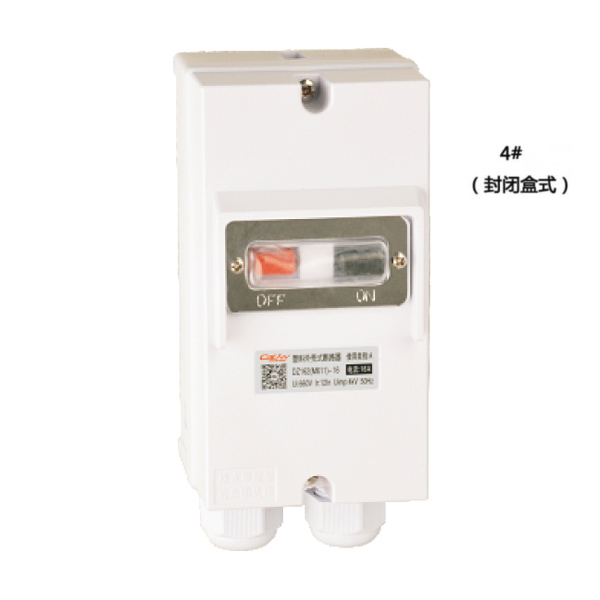

基型断路器封闭式安装盒 | V42 |
基型断路器+欠电压脱扣+大封闭安装盒 | V43 |
基型断路器开门断电机构 | V81 |
用于断路器监视的基型断路器 | V185 |
起重机专用基型断路器 | Q口口 |
无标题文档
附件名称 | 代号 | 注解 |

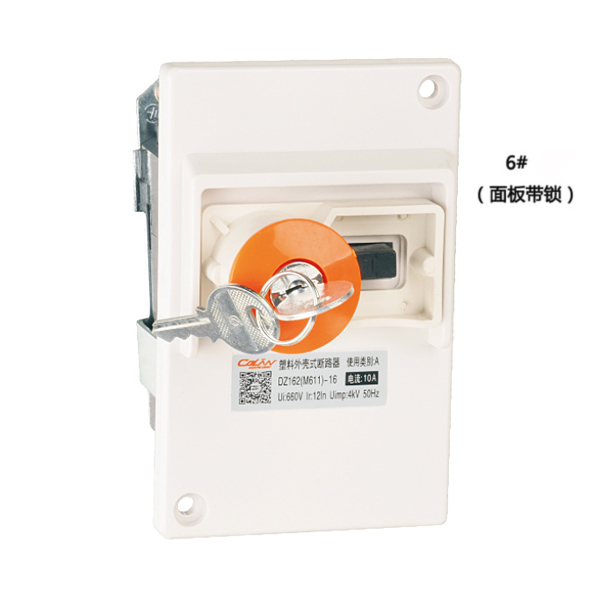

挂锁装置 | AV | 用于面板式安装座,封闭安装盒 |
刻度牌观察窗 | AL | 用于嵌墙式安装座 |
螺旋式信号灯 | ME | 用于封闭安装盒螺塞处 |
铝合金面板式安装座 | FG | IP55 |
铝合金安装盒 | GG | IP65 |
嵌入式安装盒 | UP | 用于嵌墙安装 |
2、说明:
1.用户在订货时,可以用订货号订货,也可以再加文字直接备注,如用户两者注法不统一,则生产厂以文字标注为准。
例:DZ160-4234V0或M611-4234V0
表示额定电流为10A,380V,辅助触头为1常开+1常闭的基型断路器。
2.带欠电压脱扣器或分励脱扣器的订货方法:
直接标注名称或代号及电压值(表4)
例:DZ162-4236V0欠电压脱扣器24V
表示额定电流为10A,380V,辅助触头为2常闭,欠电压脱扣器为24V的基型断路器。
3、起重机用断路器结构代号:
起重机用的断路器是根据国内起重行业的要求专门设计的,订货时用订货号+Q口口表示,额定电流代号(见表1)表示A,C相额定电流,B相的额定电流代号按表1注在Q口口内。(B相额定电流一般应选择小于A、C相额定电流)
例:M611-5435Q50或DZ162-5435Q50
表示A,C相额定电流为25A,B相额定电流为20A,380V,带2常开辅助触头的起重机用断路器。

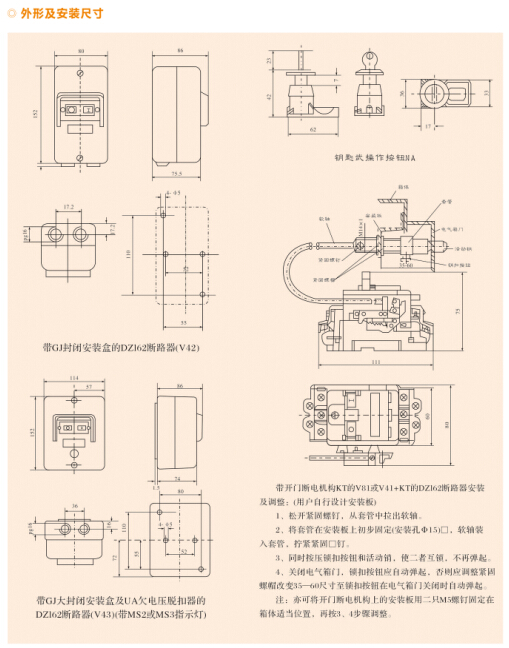

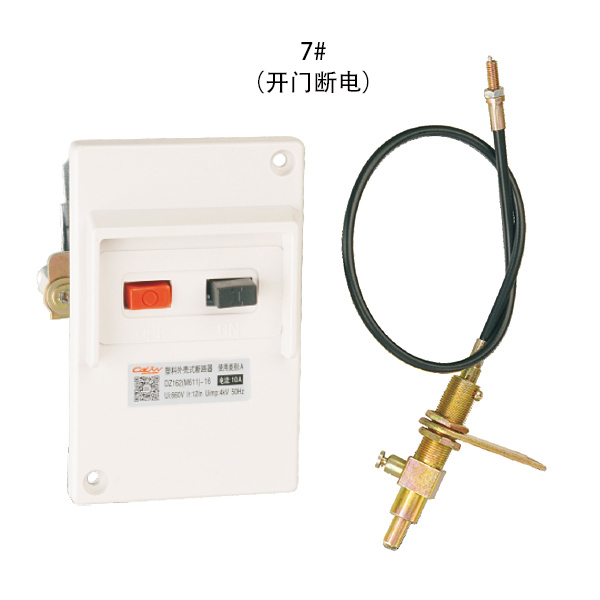

4.开门断电机构采用软轴联接,并有自锁装置。当断路器用于面板式安装(V41+KT),电气箱门打开时,断路器自动断开。当断路器装于箱内时(V81),用自锁装置先接通断路器再关上箱门,自锁装置释放,再次打开箱门时,断路器即自动断开。当电气箱维修时,利用自锁装置可在开门时接通断路器。
附件名称 | 代号 | 注解 |
汇流条转换器 | SA1 | 装单台断路器 |
SA2 | 装单台断路器+接触器 | |
接地接线端头 | SL | 用于接地线过渡连接 |
接零接线端头 | N | 用于接零过渡连接 |
背后接线端头 | AK | 用于面板式安装,背后接线 |
冷压接线端头 | UT4 | 用于25A接线 |
UT6 UT10 | 用于32A,40A接线 | |
防触防护罩 | KA | 用于电压脱扣器防护 |
密封操作软罩 | ZT | 用于面板式安装座,封闭安装盒 |
钥匙式操作按钮 | NA | 大封闭安装盒 |
指示灯(红、绿) | MS2 220V | 用于面板式安装座,封闭安装盒 |
MS3 380V |
安装方式 | 应带附件 | 可加装附件 | |
基型断路器IP20 | SL、N、UA、(KA)或AA或KT | ||
螺钉安装2*M4 | |||
基型断路器IP20 | SP | SL、N、UA、(KA)或AA或KT | |
卡轨安装 | |||
面板式安装座 | IP41 | FJ | MS、UA、或AA或KT、AK、NA |
IP55 | FJ+ZT | ||
封闭安装盒 | IP41 | GJ | SL、N、NA、SV、SH、VS |
IP65 | GJ+ZT | ||
大封闭装盒 | IP41 | GL | UA、SL、N、NA、SV、SH、VS |
IP65 | GL+ZT |
